شیلنگ شکستگی و میدان نفتی چیست؟

در دنیای پر خطر اکتشاف و تولید نفت و گاز، هر جزء در زنجیره انتقال سیال حیاتی است. در این میان، شیلنگ فروتن چیزی جز ساده است. این یک طناب نجات با مهندسی دقیق است که در شرایط تنبیهی مقاومت می کند تا عملیات را به طور ایمن و کارآمد حفظ کند. الف شیلنگ شکستگی و میدان نفتی یک قطعه تخصصی از تجهیزات طراحی شده برای انتقال انواع رسانه های تهاجمی - از مایع شکست فشار بالا و گل حفاری ساینده گرفته تا آب تولیدی و نفت خام - تحت فشارها، دماها و تنش های دینامیکی شدید. خرابی یک شیلنگ می تواند منجر به خرابی پرهزینه، حوادث محیطی و خطرات ایمنی شدید شود. درک مهندسی پشت این شیلنگ ها، از ساخت قوی آنها تا استانداردهای دقیقی که باید رعایت کنند، برای مهندسان، متخصصان تدارکات و اپراتورهای میدانی ضروری است. این راهنما به آناتومی این اجزای حیاتی می پردازد و کلید را توضیح می دهد مشخصات شلنگ فرک فشار بالا ، اهمیت گواهینامه شیلنگ frac API 7K ، و نقش شیلنگ شکستگی تقویت شده با سیم فولادی طرح ها ما همچنین راهنمایی های عملی در مورد برنامه های کاربردی حوزه حیاتی ارائه خواهیم کرد، مانند دانستن زمان برنامه ریزی تعویض شلنگ پمپ گل میدان نفتی و نحوه انتخاب صحیح شلنگ تخلیه میدان نفتی برای انتقال آب عملیات با ترکیب بینش فنی عمیق با عملی بودن در سطح میدانی، این مقاله به عنوان یک منبع جامع برای هر کسی که مسئول تعیین، نگهداری یا بهره برداری از این دارایی های ضروری است عمل می کند.

آناتومی شیلنگ فرک با کارایی بالا

انعطاف پذیری فوق العاده شیلنگ شکستگی با کیفیت تصادفی نیست. این نتیجه یک ساختار لایه‌ای دقیق است که در آن هر لایه عملکردی متمایز و حیاتی دارد. در هسته خود، طراحی باید خواسته های به ظاهر متناقض را متعادل کند: استحکام بسیار زیاد با انعطاف پذیری، مقاومت شیمیایی با تحمل سایش، و طول عمر با وزن قابل کنترل. این رویکرد چند لایه با لوله یا لاینر آغاز می شود که داخلی ترین لایه در تماس مستقیم با سیال منتقل شده است. این معمولاً از لاستیک مصنوعی تخصصی یا ترکیبات پلی یورتان گرمانرم ساخته می شود که برای مقاومت در برابر تخریب ناشی از مواد شیمیایی، اسیدها و عناصر موجود در سیالات فرکینگ ساخته شده است. اطراف این لاینر لایه تقویتی است، ستون فقرات واقعی شلنگ که ظرفیت تحمل فشار آن را تعیین می کند. اینجاست که شیلنگ شکستگی تقویت شده با سیم فولادی خود را متمایز می کند و از مارپیچ های متعدد یا بافته های سیم فولادی با کشش بالا برای مهار فشارهای داخلی شدید و مقاومت در برابر خستگی ضربانی ناشی از چرخه پمپ استفاده می کند. در نهایت، لایه پوششی به عنوان اولین خط دفاعی در برابر محیط خارجی عمل می کند. این مهندسی شده است که بسیار سخت، مقاوم در برابر هوا، ازن، اشعه ماوراء بنفش، روغن، و سایش فیزیکی ناشی از کشیدن بر روی زمین های ناهموار باشد و از یکپارچگی تقویت کننده حیاتی در زیر آن اطمینان حاصل کند.

• آستر داخلی: ساخته شده از ترکیبات مقاوم در برابر روغن و مقاوم در برابر سایش مانند NBR، HNBR یا پلی اورتان برای محافظت در برابر شیمی مایعات داخلی.
• لایه تقویتی: سیم فولادی با کشش بالا به صورت مارپیچ یا بافته شده در چندین لایه برای ایجاد حداکثر فشار ترکیدگی و مقاومت در برابر خستگی ضربه ای.
• پوشش محافظ: یک لایه بیرونی ناهموار و مقاوم در برابر آب و هوا، که اغلب از لاستیک مصنوعی مانند CR یا CSM ساخته شده است، که برای مقاومت در برابر سوء استفاده در میدان طراحی شده است.
• اتصالات انتهایی: فلنج های فولادی آهنگری یا اتصالات رزوه ای که به طور ایمن از طریق پیچ و تاب یا چین خوردگی متصل می شوند تا یک مجموعه ضد نشتی و یکپارچگی بالا را تشکیل دهند.

رمزگشایی معیارهای عملکرد کلیدی: مشخصات شیلنگ فرک فشار بالا

انتخاب شیلنگ مناسب نیاز به درک کامل آن دارد مشخصات شلنگ فرک فشار بالا . این معیارهای منتشر شده فقط اعداد نیستند. آنها تضمینی برای محدودیت های عملکرد تحت شرایط تعریف شده هستند. بحرانی ترین مشخصات فشار کاری (WP) است، حداکثر فشار مداومی که شیلنگ برای تحمل ایمن طراحی شده است. به همان اندازه مهم حداقل فشار ترکیدگی (MBP) است که معمولاً مضربی از WP است (به عنوان مثال، 4:1)، که نشان دهنده نقطه شکست نهایی است. فشار تست (TP) فشاری است که در طول آزمایش ضد کارخانه، معمولاً بالای WP اما زیر MBP اعمال می‌شود. سایر مشخصات حیاتی عبارتند از قطر داخلی (ID) که بر سرعت جریان و افت فشار تأثیر می گذارد. شعاع خم شدن، نشان می دهد که چگونه شلنگ را می توان محکم خم کرد بدون اینکه به آرماتورها خم شود یا آسیب ببیند. و محدوده دما هم برای محیط و هم برای محیط. تطبیق دقیق این مشخصات با خروجی پمپ، ویژگی‌های سیال و طرح‌بندی سایت، برای عملکرد ایمن و قابل اعتماد ضروری است.

برنامه های کاربردی حیاتی و راهنمای جایگزینی

برتری نظری شیلنگ در کاربرد عملی آن ثابت شده است. دو مورد از پرکاربردترین و رایج‌ترین کاربردها در این زمینه جنبه‌های مختلف عملکرد شلنگ و مدیریت چرخه عمر را برجسته می‌کنند. در سمت فشار بالا، شیلنگ‌های متصل به پمپ‌های گل و پمپ‌های فرک، شریان‌های عملیات هستند که سیالات ساینده و فشار بالا را مدیریت می‌کنند. در سمت با حجم بالا، شیلنگ‌های تخلیه برای انتقال آب، نرخ‌های جریان عظیم مورد نیاز برای عملیات شکستگی و جابجایی سیال را مدیریت می‌کنند، جایی که فشار ممکن است کمتر باشد اما دوام و راندمان جریان کلیدی است.

سیستم‌های پمپ گل: ضربان قلب حفاری

شیلنگ های پمپ گل در یکی از محیط های تنبیهی کار می کنند که دائماً در معرض ضربان های پرفشار و گل حفاری ساینده قرار دارند. دانستن زمان اجرای یک تعویض شلنگ پمپ گل میدان نفتی یک مهارت حیاتی است که ایمنی را با اقتصاد عملیاتی متعادل می کند. انتظار برای یک شکست فاجعه بار هرگز یک گزینه نیست. شاخص‌های کلیدی برای تعویض عبارتند از ترک‌های قابل مشاهده یا ساییدگی شدید روی پوشش که سیم‌های تقویت‌کننده را آشکار می‌کند، برآمدگی یا تورم موضعی که نشان‌دهنده جدایی لایه داخلی، نشتی قابل‌توجه و مداوم در اتصالات است، یا شلنگی که بر اساس چرخه‌های فشار از عمر مفید خود بیشتر شده است. اجرای برنامه جایگزینی پیشگیرانه بر اساس ساعات کار و بازرسی های منظم و مستند بسیار مقرون به صرفه تر از مقابله با خرابی های برنامه ریزی نشده است.

انتقال آب و جابجایی مایعات: مدیریت حجم بالا

برای عملیاتی مانند تامین آب به مخلوط کن های فرک یا انتقال آب تولید شده، اغلب از پروفیل شیلنگ متفاوت استفاده می شود. یک شلنگ تخلیه میدان نفتی برای انتقال آب برای بهینه سازی قطر داخلی بزرگ، مقاومت جریان کم و چقرمگی استثنایی در برابر کشیدن و خرد شدن طراحی شده است. در حالی که تقویت آن هنوز قوی است، ممکن است از لایه های نساجی با استحکام بالا مانند پلی استر یا آرامید به جای یا در ترکیب با سیم فولادی سبک تر استفاده کند و شلنگی انعطاف پذیرتر و گاهی وزن سبک تر را برای استفاده در مسافت های طولانی ایجاد کند. مشخصات کلیدی در اینجا بر روی ID برای سرعت جریان، قابلیت مکش (در صورت استفاده در ورودی پمپ) و مقاومت سایشی استثنایی برای پوشش تمرکز دارد.

سوالات متداول

هر چند وقت یکبار باید شیلنگ فرک فشار بالا تعویض شود؟

هیچ پاسخی مبتنی بر زمان وجود ندارد، زیرا فرکانس جایگزینی به چرخه‌های فشار عملیاتی، سایندگی سیال و شرایط محیطی بستگی دارد. بهترین روش پیروی از یک برنامه نگهداری مبتنی بر شرایط است. اگر در بازرسی هر گونه آسیب پوششی که آرماتور، برآمدگی، بریدگی عمیق یا لاستیک سفت شده/ترک شده را آشکار می کند، باید فوراً تعویض شود. علاوه بر این، سازندگان اغلب یک عمر مفید توصیه شده را بر اساس حداکثر فشار کاری و چرخه های ضربه ای ارائه می دهند. تعویض پیشگیرانه شیلنگ ها به عنوان بخشی از برنامه تعمیر و نگهداری برنامه ریزی شده، که بر اساس دستورالعمل های سازنده و سوابق بازرسی دقیق اعلام شده است، بسیار ایمن تر و مقرون به صرفه تر از واکنش به خرابی است.

"ضریب ایمنی 4:1" در شیلنگ به چه معناست؟

ضریب ایمنی 4:1 (یا نسبت مشابه مانند 3:1 یا 5:1) یک اصل طراحی حیاتی است. این بدان معناست که حداقل فشار ترکیدگی شلنگ (MBP) چهار برابر بیشتر از فشار کاری نامی آن (WP) است. به عنوان مثال، یک شیلنگ WP 10000 PSI دارای MBP حداقل 40000 PSI خواهد بود. این حاشیه بزرگ باعث افزایش فشار، کاهش بالقوه فشار سیستم، خستگی مواد در طول زمان و تنش های پیش بینی نشده است. این یک بافر ایمنی اساسی است. هنگام ارزیابی مشخصات شلنگ فرک فشار بالا ، ضریب ایمنی بالاتر به طور کلی نشان دهنده یک محصول قوی تر و محافظه کارانه است.

تفاوت بین شلنگ "layflat" و شلنگ لاستیکی استاندارد برای انتقال آب چیست؟

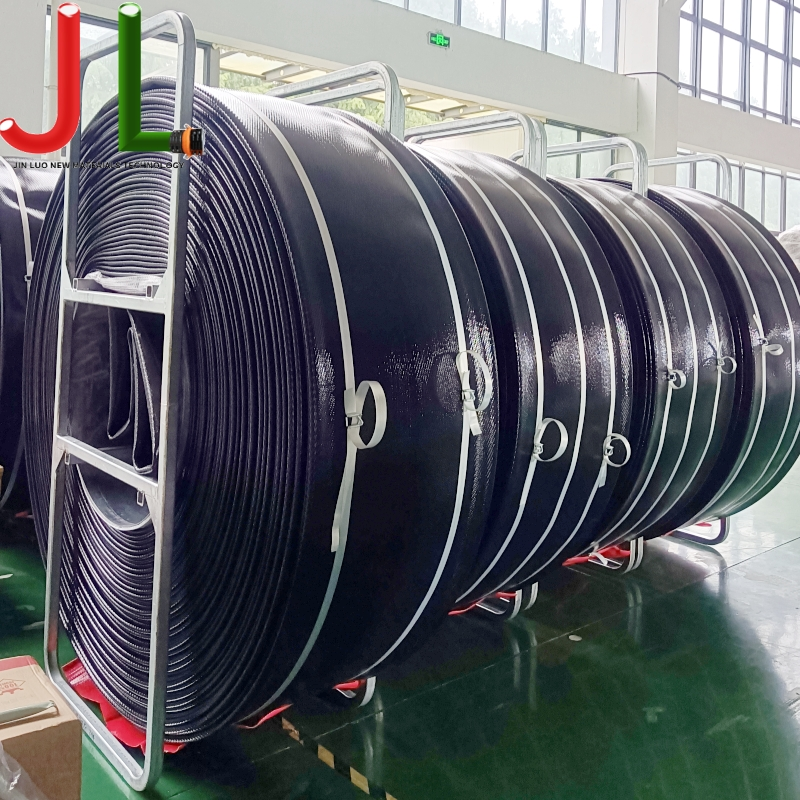

یک شیلنگ تخلیه لاستیکی استاندارد معمولاً گرد است و در صورت خالی بودن شکل خود را حفظ می کند و اغلب با سیم مارپیچ برای جلوگیری از فروریختن در اثر مکش. شلنگ layflat که اغلب به عنوان یک شیلنگ استفاده می شود شلنگ تخلیه میدان نفتی برای انتقال آب ، به گونه ای طراحی شده است که انعطاف پذیر باشد و در صورت خالی شدن کاملاً صاف شود و چرخاندن، حمل و نقل و ذخیره آن را در طول های طولانی بسیار آسان تر می کند. شلنگ های Layflat معمولا از پارچه های PVC یا روکش پلی اورتان ساخته می شوند. آنها برای خطوط آب موقت و با حجم بالا روی زمین بسیار عالی هستند، اما معمولاً نسبت به شلنگ تخلیه لاستیکی گرد سنگین که برای سرویس دائمی تر یا ناهموارتر ساخته شده است، دارای درجه فشار کمتر و مقاومت سایشی کمتری هستند.
