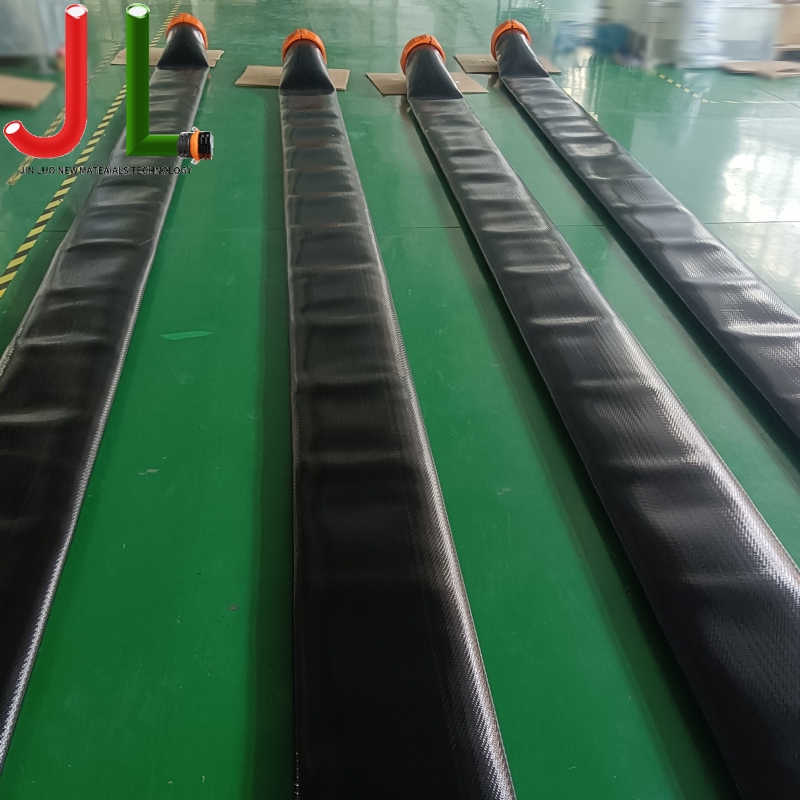

چگونه شیلنگ شکستگی و میدان نفتی مناسب را برای عملیات پرفشار انتخاب کنیم؟

انتخاب مناسب شیلنگ شکستگی و میدان نفتی یک وظیفه حیاتی برای مهندسان حفاری، مدیران تدارکات و ناظران عملیات میدانی است. این شیلنگ ها مواد ساینده، سیالات پرفشار و مواد شیمیایی خورنده را تحت شرایط شدید حمل می کنند. خرابی در مجموعه شلنگ می تواند منجر به خرابی پرهزینه، خطرات ایمنی و نقض محیط زیست شود. این راهنما یک چارچوب فنی برای ارزیابی ساخت شیلنگ، استانداردهای عملکرد و الزامات خاص برنامه ارائه می دهد.

1. درک لایه های ساخت شیلنگ و علم مواد

عملکرد هر کدام شیلنگ شکستگی و میدان نفتی بستگی به ساختار چند لایه آن دارد. یک شلنگ فشار قوی معمولی از سه لایه اصلی تشکیل شده است: لوله، تقویت کننده و پوشش. هر لایه عملکرد مشخصی را انجام می دهد و انتخاب مواد مستقیماً بر دوام تحت فشار چرخه ای و رسانه های ساینده تأثیر می گذارد.

هنگام ارزیابی شلنگ شکستگی فشار بالا برای شکستگی هیدرولیک ، به ترکیب لوله دقت کنید. لاستیک نیتریل (NBR) مقاومت بسیار خوبی در روغن دارد اما تحمل سایش محدودی دارد. نیتریل هیدروژنه (HNBR) مقاومت برتری را در برابر سیالات مبتنی بر نفت و دماهای بالا ایجاد می کند و آن را به گزینه ای ارجح برای عملیات شکست طولانی مدت در جایی که دمای سیال از 200 درجه فارنهایت فراتر می رود تبدیل می کند.

1.1 مقایسه لایه های تقویتی

لایه تقویت کننده فشار ترکیدگی و عمر ضربه شلنگ را تعیین می کند. تقویت کننده سیم مارپیچ بالاترین مقاومت ترکیدگی و انعطاف پذیری را برای شلنگ های با قطر زیاد مورد استفاده در ناوگان شکستگی فراهم می کند. تقویت‌کننده‌های بافته شده انعطاف‌پذیری خوبی را برای خطوط کوچک‌تر ارائه می‌دهند، اما ممکن است در چرخه فشار ثابت سریع‌تر خسته شوند. جدول زیر تمایزات فنی را نشان می دهد.

2. مقاومت در برابر سایش و عملکرد مواد پوششی

در عملیات شکست هیدرولیک، شیلنگ‌ها اغلب روی سطوح سنگی، سکوهای فولادی و لبه‌های تیز کشیده می‌شوند. مواد پوششی به عنوان اولین خط دفاعی در برابر آسیب های مکانیکی عمل می کند. برای شیلنگ میدان نفتی مقاوم در برابر سایش برای گاز شیل پوشش لاستیکی مصنوعی با مقاومت پارگی بالا (حداقل 150 کیلو نیوتن بر متر) ضروری است.

تولیدکنندگان اغلب از SBR (لاستیک استایرن-بوتادین) یا CR (لاستیک کلروپرن) برای کاربردهای استاندارد استفاده می کنند. برای محیط‌های سایشی شدید، شیلنگ‌های با پوشش پلی‌اورتان سه تا پنج برابر در مقایسه با روکش‌های لاستیکی عمر سایش دارند. داده های میدانی نشان می دهد که پوشش های پلی یورتان فرکانس تعویض را تقریباً 40 درصد در کاربردهای با اصطکاک بالا مانند اتصالات منیفولد شکستگی کاهش می دهد.

3. رتبه بندی فشار و عوامل ایمنی

درک درجه بندی فشار برای طراحی سیستم ایمن اساسی است. هر شیلنگ شکستگی و میدان نفتی باید فشار کاری مشخصی داشته باشد که معمولاً 25 تا 33 درصد حداقل فشار ترکیدگی است. این ضریب ایمنی 4:1 یا 3:1 باعث افزایش فشار، آسیب مکانیکی و تخریب مواد در طول زمان می شود.

برای کاربردهای شکست فشار بالا، فشار کاری 15000 psi معمول است، با فشار ترکیدگی بیش از 60000 psi. مهندسان همچنین باید رتبه چرخه ضربه ای را در نظر بگیرند که نشان می دهد شلنگ می تواند چند سیکل فشار را قبل از شکست خستگی تحمل کند. یک شلنگ شکستگی با کیفیت باید حداقل 200000 چرخه ضربه ای را در حداکثر فشار کاری بر اساس پروتکل های تست ISO 6803 تحمل کند.

4. سازگاری شیمیایی و مقاومت در برابر سیال

سیال های شکست هیدرولیک حاوی مخلوط پیچیده ای از آب، مواد محرک، کاهنده اصطکاک، بیوسیدها و بازدارنده های رسوب هستند. مواد لوله باید در برابر تخریب شیمیایی مقاومت کند تا از تورم، سخت شدن، یا استخراج ترکیبات به جریان سیال جلوگیری شود. شیلنگ شکستگی مقاوم در برابر مواد شیمیایی برای عملیات اسیدی کردن به ترکیبات لوله تخصصی نیاز دارد.

برای تیمارهای اسیدی که شامل اسید هیدروکلریک یا هیدروفلوئوریک اسید هستند، مواد لوله فلوئوروکربن (FKM) بالاترین مقاومت را دارند. برای سیالات شکست استاندارد، HNBR ترکیبی متعادل از مقاومت شیمیایی و پایداری دما را ارائه می دهد. در زیر خلاصه ای از ملاحظات سازگاری شیمیایی آورده شده است.

• HNBR (نیتریل هیدروژنه): مناسب برای گازوئیل، روغن های معدنی و اکثر سیالات شکست. محدوده دمایی -40 درجه فارنهایت تا 275 درجه فارنهایت.
• FKM (فلوروکربن): عالی برای اسیدی کردن و هیدروکربن های معطر. محدوده دما -20 درجه فارنهایت تا 400 درجه فارنهایت؛ هزینه بالاتر
• NBR (نیتریل): برای سیالات مبتنی بر نفت خوب است اما سازگاری محدودی با سیالات شکست در دمای بالا دارد.
• UPE (پلی اتیلن با وزن مولکولی فوق العاده بالا): مقاومت سایشی و شیمیایی عالی برای کاربردهای تخصصی.

5. پایان دادن به اتصالات و یکپارچگی مونتاژ

مجموعه شلنگ فقط به اندازه اتصالات انتهایی آن قوی است. برای شیلنگ شکستگی و میدان نفتی assemblies with hammer unions ، تکنیک های چین دادن مناسب و انتخاب جفت بسیار مهم هستند. اتصالات چکش (مانند شکل 100، شکل 1502، یا شکل 206) استاندارد صنعتی برای اتصالات شکست فشار بالا به دلیل قابلیت اتصال سریع و آب بندی مطمئن تحت فشار شدید هستند.

هنگام تعیین مجموعه‌ها، بررسی کنید که فرآیند چین‌دار مطابق با استانداردهای API 7K یا ISO 6803 باشد. اتصالات زیر چین می توانند تحت فشار منفجر شوند، در حالی که پرکردن بیش از حد می تواند به لایه تقویت کننده آسیب برساند و یک نقطه شکست پنهان ایجاد کند. آزمایش شخص ثالث تأیید می کند که مجموعه هایی که به درستی فشرده شده اند 100٪ فشار کاری و فشار ترکیدگی شیلنگ را حفظ می کنند.

5.1 مشخصات مونتاژ کلیدی

• حفظ چین و چروک: حداقل 90 درصد فشار ترکیدگی شیلنگ باید در رابط کوپلینگ حاصل شود.
• مواد کوپلینگ: فولاد کربنی با روکش روی یا اپوکسی برای مقاومت در برابر خوردگی در محیط های میدان نفتی در فضای باز.
• قابلیت ردیابی: هر مجموعه باید شامل یک شماره سریال با سوابق داده های فشرده برای تضمین کیفیت و تجزیه و تحلیل خرابی باشد.

6. استانداردهای صنعت و الزامات گواهینامه

انطباق با استانداردهای صنعت شناخته شده برای عملیات میدان نفتی غیر قابل مذاکره است. API 7K استاندارد اولیه برای حفاری و سرویس دهی خوب شیلنگ ها، پوشش طراحی، ساخت، و الزامات تست است. شیلنگ شکستگی و میدان نفتی دارای گواهی API 7K اطمینان حاصل می کند که محصول تحت آزمایش ترکیدگی، ضربه ای و خمشی شدید قرار گرفته است.

استانداردهای اضافی شامل ISO 6803 برای آزمایش ضربه ای، گواهینامه ABS برای کاربردهای فراساحلی و تایید MSHA برای محیط های معدن زیرزمینی است. مشخصات تدارکات باید صریحاً به گزارش‌های آزمایش تایید شده (CTR) برای هر دسته، مستندسازی فشار ترکیدگی، قدرت چسبندگی و تأیید ابعاد نیاز داشته باشد.

سوالات متداول (سؤالات متداول)

• س: عمر معمول یک شلنگ شکسته تحت عملیات منظم چقدر است؟
  A: تحت عملیات شکست معمولی با 200-300 چرخه فشار در هر کار، یک شلنگ با کیفیت با لوله HNBR و تقویت کننده سیم مارپیچ می تواند 3 تا 5 سال دوام بیاورد. زمانی که روکش بریدگی های قابل مشاهده، آرماتورهای آشکار یا پس از افزایش فشار قابل توجه بیش از 110 درصد فشار کاری را نشان می دهد، تعویض توصیه می شود.
• س: چگونه می توانم اندازه شیلنگ صحیح را برای عملیات شکستگی تعیین کنم؟
  A: اندازه شیلنگ بر اساس میزان جریان و الزامات افت فشار تعیین می شود. برای اکثر کاربردهای شکستگی، قطر داخلی 2 اینچ و 3 اینچ برای اتصالات منیفولد استاندارد است، در حالی که از شیلنگ های 4 اینچی برای خطوط موشک استفاده می شود. از محاسبات Darcy-Weisbach برای تأیید اینکه افت فشار در حداکثر جریان از 10٪ فشار کاری تجاوز نمی کند استفاده کنید.
• س: آیا در صورت آسیب دیدن شیلنگ های شکستگی قابل تعمیر هستند؟
  A: تعمیرات میدانی برای شیلنگ های شکستگی فشار بالا در API 7K مجاز نیست. هرگونه بریدگی یا سایشی که به پوشش بیرونی نفوذ کرده و آرماتور را در معرض دید قرار دهد، نیاز به حذف فوری از سرویس دارد. مجموعه های تعمیر شده را نمی توان مجدداً به درجه بندی فشار اصلی تأیید کرد.
• س: تفاوت بین شیلنگ شکستگی و شیلنگ حفاری دوار چیست؟
  A: شیلنگ شکستن برای انتقال جریان بالا و فشار بالا دوغاب های ساینده با چرخه فشار مکرر طراحی شده است. شیلنگ حفاری چرخشی (شلنگ کلی) برای چرخش مداوم و لرزش در کف دکل حفاری طراحی شده است. آنها قابل تعویض نیستند. شلنگ شکستگی معمولاً پوشش ضخیم‌تری دارد و الگوی لایه‌بندی تقویت‌کننده متفاوتی دارد.

مراجع

• موسسه نفت آمریکا (2023). مشخصات API 7K: تجهیزات حفاری و سرویس دهی چاه . خدمات انتشارات API.
• سازمان بین المللی استاندارد. (2020). ISO 6803: شیلنگ‌ها و مجموعه‌های شلنگ لاستیکی یا پلاستیکی - آزمایش ضربه‌ای فشار هیدرولیک بدون خم شدن .
• انجمن ملی مهندسین خوردگی (2022). NACE SP0472: روش‌ها و کنترل‌ها برای جلوگیری از ترک خوردگی محیطی در حین کار جوشکاری فولاد کربنی در محیط‌های خورنده پالایش نفت .
• جامعه مهندسین نفت. (2021). SPE 204215: بهترین روش ها برای مدیریت شیلنگ فشار بالا در عملیات شکست هیدرولیک .
• موسسه انرژی. (2023). کد عملکرد ایمن مدل EI قسمت 15: طبقه‌بندی منطقه برای تاسیسات با سیالات قابل اشتعال .
• اداره ایمنی و بهداشت حرفه ای. (2022). OSHA 1910.269: تولید، انتقال و توزیع نیروی برق - الزامات یکپارچگی شلنگ .
