چه چیزی یک شیلنگ TPU شکسته را به گزینه ای بهینه برای انتقال مایعات پرفشار تبدیل می کند؟

در عملیات شکست هیدرولیک، انتخاب مواد برای سیستم های انتقال سیال به طور مستقیم بر کارایی و ایمنی عملیاتی تأثیر می گذارد. را شکستگی شیلنگ TPU نشان دهنده یک دسته تخصصی از شیلنگ های ترموپلاستیک است که برای کاربردهای فشار شدید، مقاومت شیمیایی و دوام محیطی مهندسی شده است. برای متخصصان تدارکات، مهندسان و توزیع کنندگان عمده فروشی در بخش نفت و گاز، درک مشخصات فنی این شیلنگ ها ضروری است. این مقاله تحلیلی در سطح مهندس از علم مواد، رتبه بندی فشار و مهندسی کاربرد برای عملیات شکستگی ارائه می دهد. ما روش‌های ساخت، معیارهای عملکرد مقایسه‌ای و پروتکل‌های تأیید کیفیت را برای حمایت از تصمیم‌های خرید آگاهانه B2B بررسی می‌کنیم.

1. تعریف فناوری: علم مواد TPU و ساخت شیلنگ

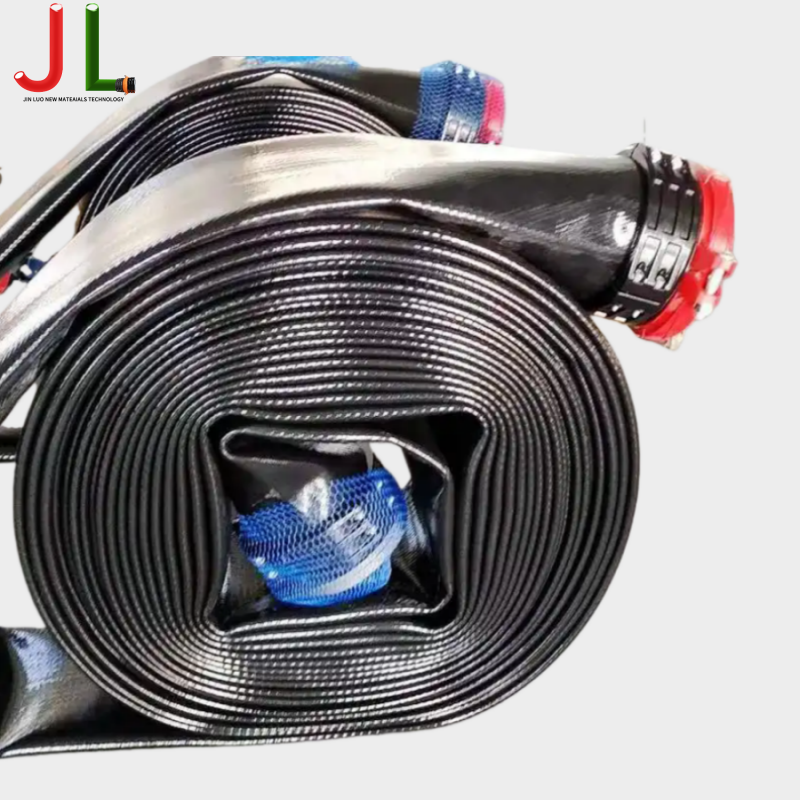

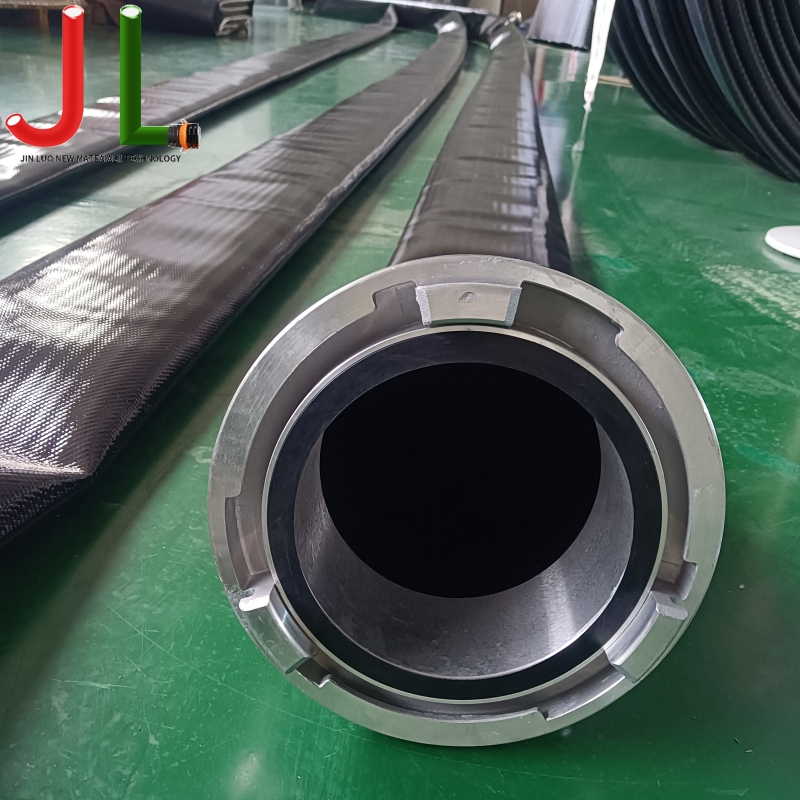

را شکستگی شیلنگ TPU از پلی اورتان ترموپلاستیک به عنوان جزء مواد اولیه استفاده می کند. TPU مقاومت در برابر سایش استثنایی، انعطاف پذیری در محدوده دمایی وسیع و سازگاری شیمیایی برتر با سیالات شکست را ارائه می دهد. این ماده دارای محدوده سختی 85 Shore A تا 75 Shore D است که تعادل بهینه بین انعطاف پذیری و یکپارچگی سازه را فراهم می کند. این شیلنگ ها معمولاً از یک ساختار چند لایه متشکل از یک لوله داخلی، لایه تقویت کننده و پوشش بیرونی استفاده می کنند.

1.1 لایه های ساختمانی و عملکرد آنها

• لوله داخلی : فرمول TPU بهینه شده برای سازگاری با سیال. در برابر هیدرولیز مقاومت می کند و ثبات ابعادی را در چرخه فشار مداوم حفظ می کند.
• لایه تقویتی : الیاف پلی استر با کشش بالا یا ساخت لایه آرامید. مقاومت در برابر فشار ترکیدگی را فراهم می کند و از کشیدگی شیلنگ تحت فشار جلوگیری می کند.
• پوشش بیرونی : ترکیب TPU مقاوم در برابر سایش. در برابر آسیب های مکانیکی، تخریب اشعه ماوراء بنفش و قرار گرفتن در معرض محیط محافظت می کند.
• رابط جفت : اتصالات چین دار یا گیره دار طراحی شده برای مقاومت در برابر خستگی ضربه ای. برای حفظ یکپارچگی مجموعه در شرایط فشار چرخه ای حیاتی است.

2. رتبه بندی فشار و مشخصات عملکرد

عملیات شکست هیدرولیک به شلنگ هایی نیاز دارد که در شرایط فشار شدید مقاومت کنند. را شلنگ شکستگی فشار بالا برای میدان نفتی معمولاً در فشار کاری از 145 psi تا 650 psi، با فشار ترکیدگی چهار برابر فشار کاری کار می کند. اعتبار سنجی عملکرد از استانداردهای SAE J517 و ISO 18752 پیروی می کند که الزامات آزمایش ضربه، حداقل شعاع خمش و درجه بندی دما را تعریف می کند.

2.1 پارامترهای عملکرد حیاتی

• فشار کاری : محدوده فشار عملیاتی پیوسته از 3000 psi تا 10000 psi بسته به قطر و پیکربندی آرماتور.
• فشار ترکیدگی : حداقل ضریب ایمنی 3:1 با فشار ترکیدگی بیش از 2100 psi برای انواع فشار بالا.
• محدوده دما : -40 تا 70 درجه سانتی گراد برای فرمولاسیون استاندارد.

3. سازگاری شیمیایی و مقاومت در برابر سیال

سیال های شکستن حاوی فرمول های شیمیایی پیچیده ای از جمله کاهنده های اصطکاک، عوامل ژل کننده، بیوسیدها و اسیدها هستند. را شیلنگ TPU شکستگی مقاوم در برابر مواد شیمیایی باید سازگاری با این مواد شیمیایی تهاجمی را نشان دهد. TPU مقاومت بسیار خوبی در برابر سیالات مبتنی بر هیدروکربن، اسیدهای رقیق و محلول های قلیایی که معمولاً در عملیات شکستگی استفاده می شوند، نشان می دهد. انتخاب ماده باید دمای سیال، غلظت و مدت زمان قرار گرفتن در معرض را در نظر بگیرد.

3.1 ارزیابی سازگاری شیمیایی

• مقاومت هیدروکربنی : TPU در مواجهه با گازوئیل، نفت خام و محصولات تصفیه شده، کمترین تورم را نشان می دهد و هیچ تخریبی ندارد.
• مقاومت در برابر اسید : مناسب برای اسید هیدروکلریک رقیق (غلظت 15 درصد) مورد استفاده در کاربردهای شکست اسیدی.
• سیستم های ژل : سازگار با سیالات شکستگی پلیمری مبتنی بر گوار و مصنوعی.
• عوامل اکسید کننده : مقاومت محدود در برابر اکسید کننده های قوی مانند سفید کننده. مواد جایگزین برای این کاربردها توصیه می شود.

4. مهندسی کاربردی برای عملیات شکست

استقرار موفقیت آمیز شیلنگ های شکستگی مستلزم در نظر گرفتن پارامترهای عملیاتی از جمله چرخه فشار، تنش مکانیکی و شرایط محیطی است. را شیلنگ frac برای سرویس خوب باید شرایط بارگذاری دینامیکی از جمله نیروهای ارتعاش، خمش و کشش را داشته باشد. مهندسان باید مجموعه‌های شلنگ را با شعاع خمش مناسب و پیکربندی‌های کاهش تنش مشخص کنند.

4.1 ملاحظات نصب و مسیریابی

• حداقل شعاع خمش : معمولاً 10 تا 15 برابر قطر بیرونی شلنگ. تجاوز از حداقل شعاع خمش باعث کاهش عمر شلنگ و افزایش تنش اتصال می شود.
• تخلیه استاتیک : فرمولاسیون های رسانا موجود برای کاربردهایی که نیاز به اتلاف استاتیکی دارند.
• محافظت در برابر سایش : آستین های بسته بندی خارجی برای مناطق با سایش بالا، از جمله نقاط تماس با زمین و مکان های رابط تجهیزات توصیه می شود.
• تسکین فشار جفت : فاصله گیره و سیستم های نگهدارنده مناسب از خستگی کوپلینگ در شرایط عملیاتی دینامیکی جلوگیری می کند.

5. تضمین کیفیت و الزامات صدور گواهینامه

خرید B2B به پروتکل‌های تأیید کیفیت دقیق نیاز دارد. را دارای گواهینامه API 7K شیلنگ شکستگی وضعیت نشان دهنده انطباق با مشخصات موسسه نفت آمریکا برای تجهیزات حفاری و سرویس چاه است. گواهینامه API 7K سیستم های کیفیت ساخت، دقت ابعاد و پروتکل های تست عملکرد را تایید می کند. گواهینامه های اضافی ممکن است شامل تایید نوع ABS برای کاربردهای دریایی و گواهی DNV برای عملیات دریایی باشد.

5.1 اسناد مورد نیاز برای تدارکات

• گزارشات تست مواد : مستندات خواص ترکیب TPU، از جمله سختی، استحکام کششی، و ازدیاد طول در هنگام شکست.
• گواهی تست فشار : اثبات تست هیدرواستاتیک در فشار کاری 150% برای هر طول تولیدی.
• سوابق ردیابی : شماره لات و کدهای تاریخ ساخت که امکان ردیابی کامل مواد را فراهم می کند.
• بازرسی شخص ثالث : گزارش های تایید مستقل برای برنامه های کاربردی حیاتی که نیاز به تضمین کیفیت تایید شده دارند.

6. تجزیه و تحلیل مقایسه ای: TPU در مقابل شیلنگ های هیدرولیک لاستیکی

هنگام انتخاب شیلنگ ها برای کاربردهای شکست، مهندسان باید TPU را در برابر ساختارهای لاستیکی سنتی ارزیابی کنند. را شکستگی شیلنگ TPU مزایای متمایز در کاهش وزن، انعطاف پذیری و مقاومت در برابر سایش در مقایسه با جایگزین های لاستیکی ارائه می دهد. با این حال، شیلنگ های لاستیکی ممکن است عملکرد بهتری در کاربردهای خاص در دمای بالا ارائه دهند. مقایسه زیر از انتخاب آگاهانه بر اساس نیازهای عملیاتی پشتیبانی می کند.

مقایسه عملکرد: TPU در مقابل شیلنگ های شکسته لاستیکی

7. مدیریت چرخه حیات و استراتژی های جایگزینی

مدیریت چرخه عمر موثر، بازگشت سرمایه را به حداکثر می رساند و ایمنی عملیاتی را تضمین می کند. را شیلنگ TPU مقاوم در برابر سایش برای شکستگی معمولاً 5 تا 6 سال کار در شرایط خدمات سخت ارائه می دهد. معیارهای جایگزینی شامل سایش پوشش بیرونی قابل مشاهده، آرماتور در معرض، آسیب کوپلینگ یا شکست تست فشار است. تأسیسات باید پروتکل های بازرسی و برنامه های جایگزینی را بر اساس شرایط عملیاتی واقعی اجرا کنند.

7.1 الزامات پروتکل بازرسی

• بازرسی بصری : بررسی روزانه آسیب پوشش، پیچ خوردگی یا حرکت اتصال.
• تست فشار : تست هیدرواستاتیک سالانه در فشار کاری 150% برای شیلنگ ها در سرویس مداوم.
• تداوم الکتریکی : آزمایش سالانه برای شیلنگ های رسانا مورد استفاده در برنامه های تخلیه استاتیک.
• مستندات : سوابق خدمات، از جمله تاریخ نصب، ساعات کار و نتایج بازرسی را حفظ کنید.

سوالات متداول (سؤالات متداول)

حداکثر فشار کاری برای شکستن شیلنگ TPU چقدر است؟
فشار کاری از 145 تا 650 psi متغیر است. درجه بندی خاص به قطر شلنگ و پیکربندی تقویت کننده بستگی دارد. همیشه درجه بندی فشار را با مستندات سازنده بررسی کنید و شیلنگ هایی را با حداقل ضریب ایمنی 3:1 نسبت به حداکثر فشار عملکرد سیستم انتخاب کنید.

مقایسه TPU با لاستیک برای کاربردهای شیلنگ شکستگی چگونه است؟
TPU مزایای قابل توجهی در کاهش وزن (تقریباً 30-40٪ سبک تر)، انعطاف پذیری بهبود یافته (شعاع خمش کوچکتر)، عملکرد ضد پیری و مقاومت در برابر سایش عالی ارائه می دهد. شیلنگ های لاستیکی معمولاً عملکرد بهتری در دمای بالای 85 درجه سانتیگراد و هزینه اولیه کمتر ارائه می دهند. انتخاب به نیازهای عملیاتی خاص، از جمله قرار گرفتن در معرض دما، فرکانس جابجایی و شرایط محیطی بستگی دارد.

چه گواهینامه هایی باید از تامین کنندگان شیلنگ شکستگی درخواست کنم؟
همه شیلنگ ها باید همراه با گزارش تست مواد، گواهی تست فشار و مستندات کامل ردیابی باشند.

عمر معمولی شلنگ TPU شکسته چقدر است؟
عمر سرویس به طور قابل توجهی بر اساس شرایط عملیاتی، فرکانس چرخه فشار و شیوه های جابجایی متفاوت است. در عملیات شکست مداوم، شیلنگ های TPU معمولاً 5 تا 6 سال کار قبل از تعویض ارائه می دهند. پروتکل های ذخیره سازی، جابجایی و بازرسی مناسب عمر سرویس را افزایش می دهد. تأسیسات باید برنامه‌های جایگزینی را بر اساس یافته‌های بازرسی بصری و نتایج آزمایش فشار به‌جای زمان تقویم تنظیم کنند.

مراجع

• موسسه نفت آمریکا (2022). مشخصات API 7K: تجهیزات حفاری و سرویس دهی چاه. ویرایش ششم.
• سازمان بین المللی استاندارد. (2020). ISO 18752:2020 - شیلنگ‌ها و مجموعه‌های شلنگ لاستیکی و پلاستیکی - آزمایش ضربه‌ای هیدرولیک.
• انجمن مهندسین خودرو. (2021). SAE J517: استاندارد شیلنگ هیدرولیک.
• انجمن آمریکایی آزمایش و مواد. (2023). ASTM D412: روش‌های تست استاندارد برای لاستیک ولکانیزه و الاستومرهای ترموپلاستیک - کشش.
• انجمن ملی مهندسین خوردگی (2022). NACE SP0177: کاهش اثرات جریان متناوب و صاعقه بر سازه های فلزی و سیستم های کنترل خوردگی.
• مجله فناوری نفت. (2023). "پیشرفت در فناوری شیلنگ فشار بالا برای عملیات شکست هیدرولیک." جلد 75، شماره 8، صفحات 42-48.
•
