【ترکیب سازه】

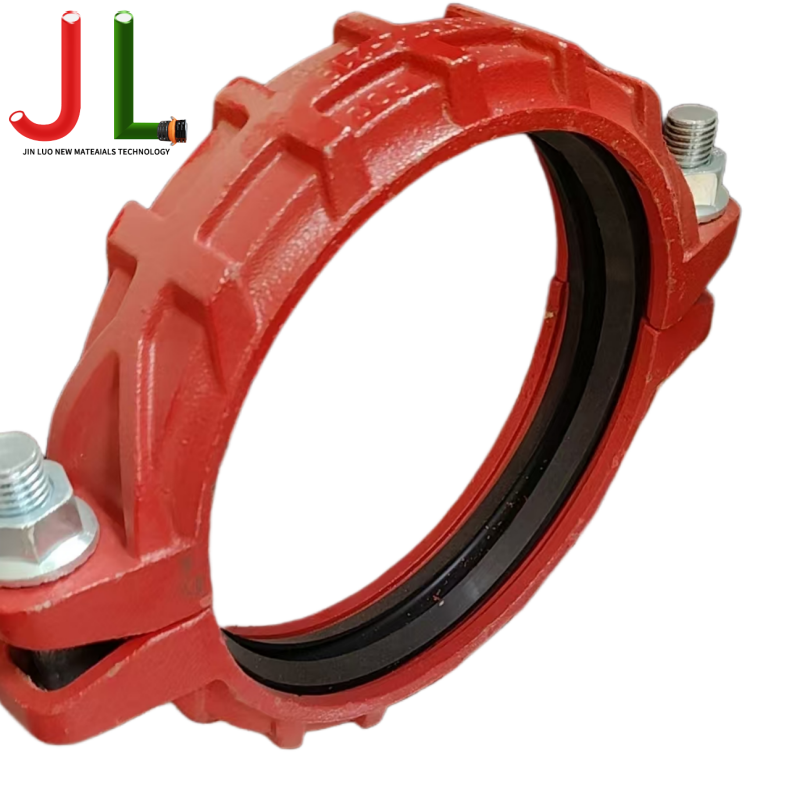

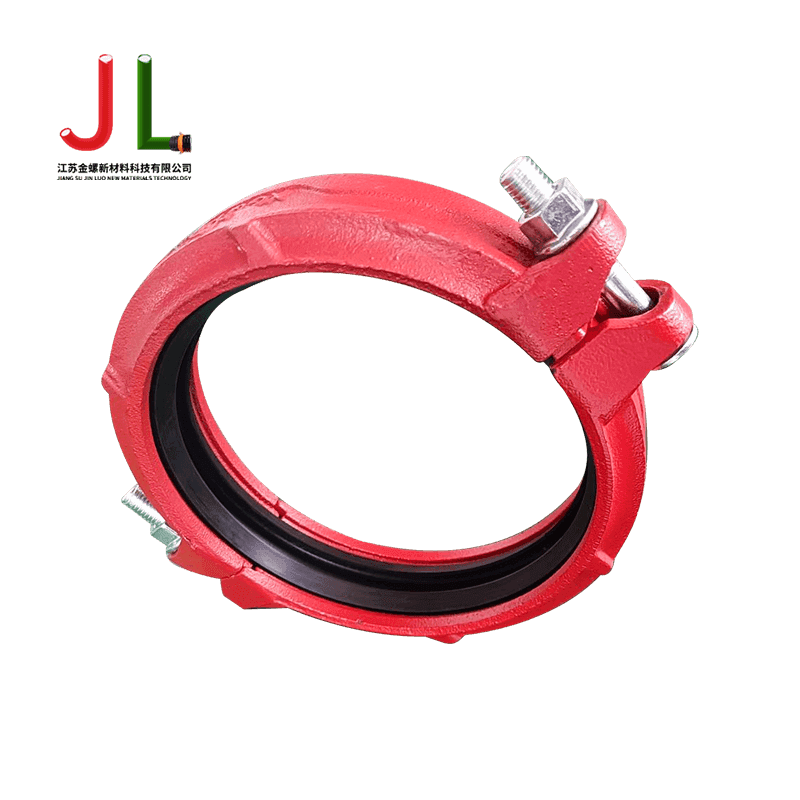

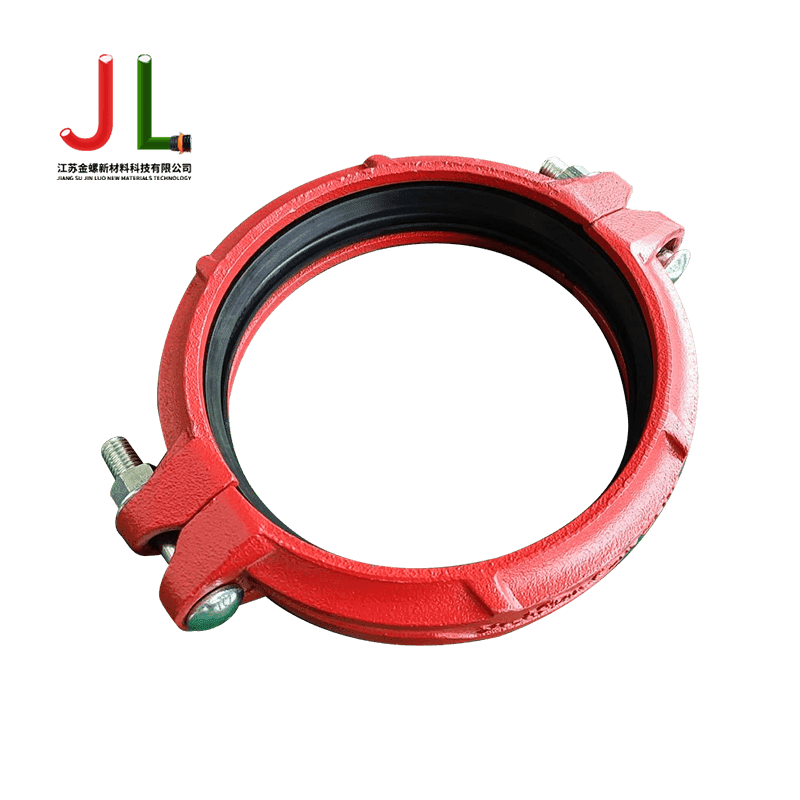

کوپلینگ LDHC از سه جزء مکانیکی کلیدی تشکیل شده است که برای قابلیت اطمینان مهندسی شده اند:
بدنه گیره: دارای یک ساختار گیره تقسیم شده (معمولاً دو یا سه تکه) است که به طور یکنواخت در اطراف دیواره بیرونی شلنگ layflat پیچیده می شود.
این طراحی به گیره اجازه می دهد تا تغییر شکل طبیعی شیلنگ را تحت فشارهای مختلف تطبیق دهد و به طور موثر از تمرکز تنش موضعی جلوگیری کند.
مکانیسم قفل سریع: مجهز به یک اهرم آزاد سریع صنعتی یا پیچ و مهره ضد لرزش. با استفاده از مکانیک اصلی اهرم، امکان قفل کردن و رهاسازی سریع بدون ابزارهای تخصصی را فراهم می کند و به طور قابل توجهی کارایی عملیات میدانی را بهبود می بخشد.
سوراخ داخلی صاف: فضای داخلی دارای یک سطح کاملاً صاف و بدون پله است. این طراحی ساختاری توزیع فشار یکنواخت و جریان سیال بدون مانع را تضمین می کند و به طور قابل ملاحظه ای مقاومت اصطکاکی و افت سر را در حین انتقال سیال به حداقل می رساند.
【مشخصات مواد】
کوپلینگ های LDHC با استفاده از مواد با استحکام بالا و مقاوم در برابر خوردگی برای سازگاری با محیط های متنوع و سخت ساخته می شوند:
مواد بدنه: ساخته شده از آلیاژ آلومینیوم با استحکام بالا یا فولاد ضد زنگ. آلیاژ آلومینیوم تعادل وزن سبک و استحکام بالا را ارائه می دهد و حمل و نقل و جابجایی آسان را تسهیل می کند. فولاد ضد زنگ مقاومت بالایی در برابر خوردگی دارد و آن را برای محیط های تهاجمی مانند آب دریا و محلول های شیمیایی مناسب می کند.
مواد آب بندی: مجهز به واشر لاستیکی مقاوم در برابر سایش با کیفیت بالا. این واشر دارای خاصیت ارتجاعی و مقاومت در برابر پیری است و عملکرد آب بندی قابل اعتماد را حتی در شرایط ارتعاش و افزایش فشار تضمین می کند.
【برنامه ها】
کوپلینگ گیره سریع LDHC به طور گسترده در بخش های زیر استفاده می شود:
آبیاری کشاورزی : ایده آل برای اتصال سریع خطوط اصلی و انشعاب در سیستم های آبیاری بارانی و قطره ای، به ویژه در زمان عملیات آبیاری موقت که نیاز به جابجایی مکرر پمپ ها و شیلنگ ها دارد.
انتقال سیالات صنعتی : به طور گسترده در آبگیری معادن، زهکشی محل ساخت و ساز و انتقال فاضلاب صنعتی استفاده می شود. در عملیات شکست گاز شیل و نفت، این کوپلینگ سریع به عنوان یک وسیله جانبی حیاتی برای افزایش کارایی در محل عمل می کند.
شهرداری و واکنش اضطراری: ایده آل برای سیستم های تامین آب از راه دور آتش نشانی شهری، کنترل سیل و زهکشی اضطراری، و برنامه های انتقال موقت فاضلاب شهری که نیاز به استقرار سریع شلنگ دارند.
【راهنمای نصب】
LDHC که برای حداکثر راحتی در محل طراحی شده است، یک فرآیند نصب ساده چهار مرحله ای را دنبال می کند:
آماده سازی: انتهای شیلنگ layflat را به صورت مربعی برش دهید و مطمئن شوید که سوراخ نیست.
درج: انتهای شلنگ را به طور کامل در قسمت انتهایی یا سوکت فلنج کوپلینگ قرار دهید و از عمق مناسب درج اطمینان حاصل کنید.
بسته شدن و قفل کردن : دو یا چند بخش از بدنه گیره را به دور شلنگ بپیچید و سوراخهای پیچ یا اهرم قفل را تراز کنید. با استفاده از یک آچار استاندارد (یا با درگیر کردن دستی اهرم)، مهره ها را به طور متناوب از هر دو طرف محکم کنید تا زمانی که گیره به طور یکنواخت دیواره بیرونی شلنگ layflat را بگیرد. به دلیل طراحی ضد لرزش، پس از نصب نیازی به بستن مجدد دوره ای نیست.
